城市污水处理厂自控监控系统建设规划 以网络系统为核心

随着城市化进程的加速与环保标准的日益提高，城市污水处理厂的稳定、高效、智能化运行变得至关重要。传统的现场人工监控模式已难以满足现代化管理的需求，因此，构建一套基于远程监控技术的自动化控制系统（自控监控系统）成为必然趋势。本规划旨在阐述污水处理厂自控监控系统的建设蓝图，并重点剖析其核心支撑——网络系统的建设方案。

一、 系统建设目标与总体架构

核心目标：建立覆盖全厂工艺流程的集中监控、分散控制、统一管理的智能化平台。通过实时数据采集、远程控制、智能报警、数据分析与报表生成，实现污水处理过程的“无人值守、少人巡检”，提升运行效率、保障出水水质、降低能耗与人力成本，并为科学决策提供数据支撑。

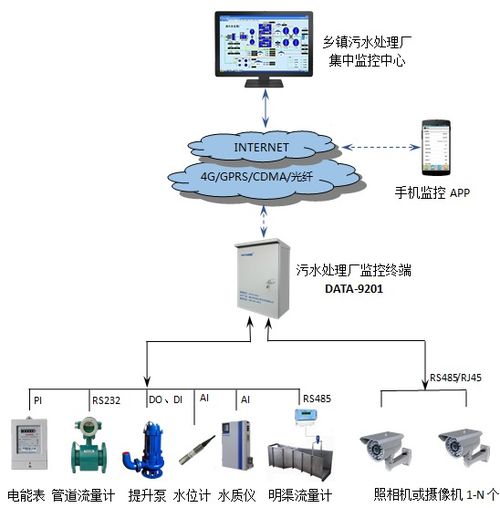

总体架构通常采用分层分布式结构：
1. 现场设备层：由遍布各工艺单元（如格栅、曝气池、沉淀池、脱水机房）的传感器、仪表、执行机构（如水泵、阀门、鼓风机）及PLC（可编程逻辑控制器）/RTU（远程终端单元）组成，负责原始数据采集和就地控制。
2. 监控网络层：这是系统的“神经网络”，负责连接现场设备层与上层应用，可靠、安全地传输数据与控制指令。
3. 厂站监控中心：设立中央监控室，部署SCADA（数据采集与监视控制）系统服务器、操作员站、工程师站及大屏幕显示系统，实现全厂工艺画面的集中监视、远程操控、报警管理与历史数据存储。
4. 远程监控层：通过广域网或专线，将数据上传至集团总部、市政监管平台或云端，支持管理人员通过PC、移动终端进行跨地域的远程访问与监管。

二、 网络系统建设：规划与实施重点

网络系统是连接各层级、保障数据畅通的命脉，其规划需遵循可靠性、实时性、安全性、可扩展性原则。

1. 网络拓扑设计
- 厂区骨干网：建议采用工业以太环网技术构建核心骨干。通过部署工业级交换机构成光纤环网，具备毫秒级自愈能力，确保某一点故障不影响整体通信，满足控制系统的实时性与高可靠性要求。

• 接入层网络：各工艺车间或区域通过光纤或屏蔽双绞线接入骨干环网。对于距离远、环境恶劣的区域，可考虑采用工业无线网络（如Wi-Fi、4G/5G CPE）作为补充接入方式。

• 控制网络：现场PLC之间、PLC与远程I/O站之间通常采用工业现场总线（如Profibus-DP、Modbus）或工业以太网协议（如Profinet、Ethernet/IP），确保控制指令的确定性与实时性。

2. 网络分层与安全隔离
- 严格划分网络区域，如过程控制网（连接PLC与SCADA服务器）、生产管理网（监控中心操作站）、信息管理网（连接办公区与上级平台）。

• 在各区域间部署工业防火墙进行逻辑隔离，仅允许必要的、经过严格定义的数据通信通过，有效阻挡来自管理网或互联网的非法访问和网络攻击，保护控制网络的安全。

• 在连接远程监控平台或互联网的出口处，部署下一代防火墙、入侵检测/防御系统（IDS/IPS）及工业网闸，构建纵深防御体系。

3. 关键设备选型与部署
- 工业交换机：选择符合工业环境标准（宽温、防尘、抗电磁干扰）、支持环网协议（如STP/RSTP、私有环网协议）和管理功能的设备。

• 网络安全设备：配备专用的工业防火墙、安全路由器，并确保其策略配置符合工控安全规范。

• 无线设备：若采用无线网络，需选用工业级AP和终端，并做好信号覆盖测试与加密认证。

• 服务器与存储：SCADA服务器、历史数据库服务器等应具备高可用性配置（如双机热备），并规划充足的存储空间用于存储过程数据与视频录像。

4. 与远程平台的连接
- 通常采用运营商提供的专线（如MPLS-VPN） 或虚拟专用网络（VPN） 方式与集团或监管平台连接，保障数据传输的私密性与带宽稳定。

• 可结合4G/5G无线网络作为备份链路，在主链路中断时自动切换，确保远程监控不中断。

• 数据上传需遵循相关数据接口规范，并仅上传必要的汇总数据与报警信息，避免直接暴露底层控制网络。

三、 实施建议与展望

1. 分步实施，持续优化：建议先完成核心工艺单元的自控与网络覆盖，再逐步扩展至全厂。系统建成后需持续进行网络性能监测与安全评估，并随工艺改造同步升级。
2. 强化网络安全：将网络安全置于与功能实现同等重要的地位，建立完整的网络安全管理体系，包括定期漏洞扫描、安全审计、人员培训与应急响应预案。
3. 融合新兴技术：未来可探索将物联网（IoT）、边缘计算、人工智能（AI）分析模块更深度地融入网络与监控系统，实现诸如设备预测性维护、工艺参数智能优化等高级应用，进一步迈向智慧水务。

一个规划科学、架构稳健、安全可靠的网络系统，是城市污水处理厂自控监控系统成功建设和长效运行的坚实基石。通过精心设计与实施，该系统将显著提升污水厂的现代化管理水平，为城市的可持续发展与环境保护贡献关键力量。
